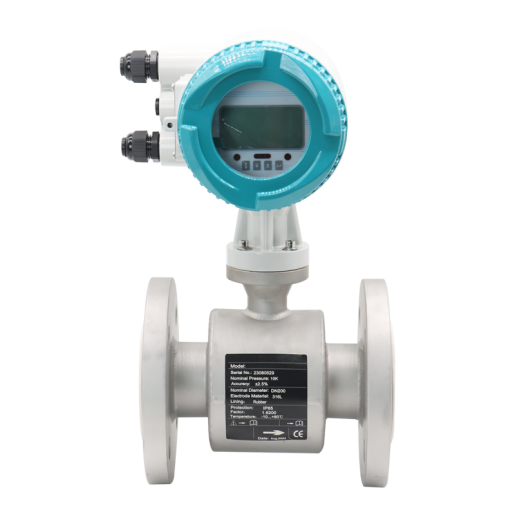

ATLD型法蘭電磁流量計

公稱通徑： DN15～DN3000mm

精度等級： ±0.5%、±0.3%、±0.2%

襯里材料：聚四氟乙烯,PFA,F46,氯丁橡膠,聚氨酯橡膠,高溫橡膠

電極材料： SUS316,哈氏合金B(yǎng)/C,鈦,鉭,鉑銥合金,不銹鋼涂覆碳化鎢

ATLD型電磁流量計符合標準JB/T9248-2015《電磁流量計》，是一種測量導電介質體積流量的感應儀表，在進行現場監測顯示的同時，可輸出標準的電流信號，供記錄、調節、控制使用，實現檢測自動控制，并可實現信號的遠距離傳送?？蓮V泛應用于自來水、化工、煤炭、環保、輕紡、冶金、造紙等行業中的導電液體的流量計量。已取得了國家防爆電氣產品質檢中心頒發的防爆合格證，防爆標志為Exd11CT6，適用于各種爆炸性環境的液體測量。

立即咨詢

了解詳情

工作原理優勢特點 技術參數 產品選型應用領域安裝事項

全國服務熱線：

021-31598212

工作原理

電磁流量計是運用法拉弟酚水感應定律原理，即導電物體在磁場中作切割磁電線運動時，
導體中產生感應電動勢。其感應電動勢E為：
E=KBdV
流量Q為： Q=3600×V×S
式中：K—儀表系數
B—磁感應強度(T)
d—電極間距
V—流體平均流速(m/s)
S—導管內截面積(m2)
測量流量時，導電性液體以流速V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過與液體直接接觸的電極檢出。對于同一流量計S、B、d為常量，所以流量與感應電動勢E(或流速V)的大小成正比。

優勢特點

1、電磁流量計傳感器結構簡單，測量管內沒有可動部件，無任何阻礙流體流動的節流部件；

2、可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量；

3、測量過程中，它不受被測介質的溫度、粘度、密度以電導率(在一定范圍)的影響；

4、電磁流量計的輸出只與被測介質的平均流速成正比，而與對稱分布下的流動狀態(層流或湍流)無關；

5、電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量；

6、量程比1：120(0.1m/s～12m/s)，滿量程流速范圍寬。

7、被測液體電導率≥5μs/cm，配合各種襯里材料，可適用于測量各種酸、堿、鹽溶液及泥漿、礦漿、紙漿等介質的流量。

8、具有空管測量、報警功能，并能適應不同的流體介質。

9、掉電時間記錄功能，自動記錄儀表系統電源間斷時間，補算漏計流量。

010

10、受流體方向影響，正反向均可準確計量。

技術參數

性能	技術參數
公稱通徑	DN3——DN3000mm
精度	示值的±0.5%,可選示值的±0.3%或±0.2%
襯里材料	聚四氟乙烯,PFA,F46,氯丁橡膠,聚氨酯橡膠,高溫橡膠
電極材料	SUS316,哈氏合金B(yǎng)/C,鈦,鉭,鉑銥合金,不銹鋼涂覆碳化鎢
電極形式	標準型,刮刀型,可更換型
連接方式	法蘭連接,插入式連接,卡箍連接,夾持式連接,由壬式連接
介質溫度	一體型	-20℃～+60℃

	分體式	氯丁橡膠襯里、聚氨酯襯里	-20℃～+60℃

		-20℃~+120℃、-20℃~+180度℃	-10℃～+160℃

公稱壓力	0.6～4.0Mpa（特殊壓力可定制）
環境溫度	-25℃～+60℃

環境濕度	5～100%RH（相對濕度）
介質導電率	≥20μs/cm
測量范圍	1500：1 流速設定<15m/s
結構形式	一體型、分體型、沉浸型、防爆型
防護等極	IP65、IP68可選
防爆標志	ExmdIIT 4
產品標準	JB/T9248-2015電磁流量計

產品選型

1、測量介質、溫度，是否有腐蝕性

2、流量范圍和用戶管道的內徑

3、壓力等級

4、是否現場顯示

5、工作電源

6、信號輸出、通訊

7、是否要防爆

8、安裝方式

9、精度等級

應用領域

工業生產過程

安裝事項

1、無振動、無強電磁場的地方（如大電機、變頻器附近）；
2、盡量垂直安裝，水平安裝需要安裝在低處，不能安裝管道頂點，保證滿管，防止氣泡；
3、直管段要求，最好保證前10倍后5倍管徑；
4、焊接式的安裝時候要注意不要連接儀器焊接，防止傷害流量計；
5、外殼盡量接地，屏蔽線單端接地，接到點不能與強電共地；
6、如果為了維修簡便，安裝位置需要選好，滿足維修要求。同時，可以安裝旁管，故障時候流體走旁管；
7、避免陽光直射、高溫的地方，做好防水、防潮處理；
8、其他應該考慮的要求，信號走線不要跟強電線路一起。
