產品簡介

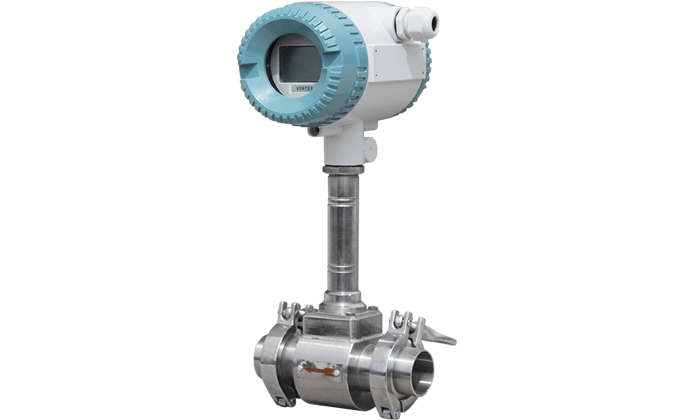

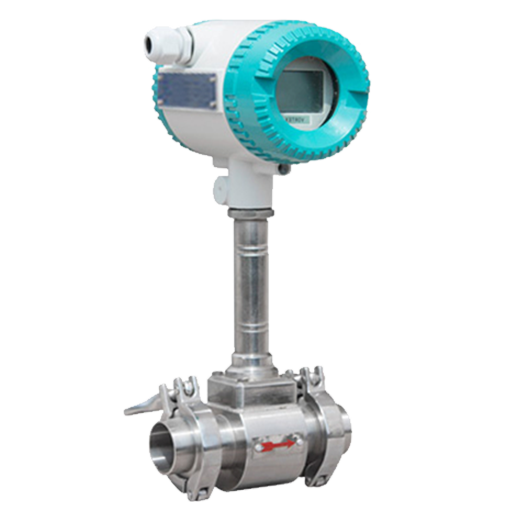

卡箍式渦街流量計是基于卡門渦街原理而研制成功的新型流量計。由于它具有其它流量計不可兼得的優點，自七十年代以來得到了迅速發展，據有關資料顯示已廣泛應用于各個領域。將在未來流量?jī)x表中占主導地位，是孔板流量計理想的替代產品。

渦街流量傳感器適用于測量過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體、水和液體的質量流量和體積流量。

LUGB卡箍式渦街流量計是以全新的設計理念，將溫度、壓力、流量信號集于一體，通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。

優勢特點

精確度較高，液體測量精度為±1.0%；氣體測量精度為±1.5%；

壓損小，約為孔板流量計的1/4，屬于節能流量?jī)x表；

安裝方式靈活，可水平，垂直和不同角度傾斜安裝；

采用消擾電路和抗震動傳感頭，具有一定抗壞境震動性能；

表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量；

全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算；

電池供電型無需外接電源既可連續工作兩年以上；

全新點陣漢字液晶顯示，使用操作更方便；

全新的數字濾波和修正功能使流量測量更加精準可靠；

010

無可動部件，儀表壽命長；

技術參數

性能	技術參數
測量介質	蒸汽、壓縮空氣、液體（單相介質）
介質溫度	-40℃～+350℃
介質壓力	1.6、2.5、4.0Mpa
量程比	1：8～1-30（參比標況下空氣）1：8～1：40（參比常溫水）
測量范圍	液體0.4～0.7m/s 氣體4.0～60m/s 蒸汽5.0～70m/s
規格	DN25～DN300mm
材質	304、316L多種材質
雷諾數	正常2104Cd～7106
阻力系數	Cd≤2.6
振動加速度	LUGB型≤0.2g
防護等級	IP65
防爆等級	（ia) II CT6
精度	1.0級、1.5級
環境條件	環境溫度	-40℃～+55℃（非防爆場所）-20℃～+55℃（防爆場所）
	相對濕度	≤85%
	大氣壓力	86～106Kpa
供電電源	非防爆型	脈沖型	+12VDC 20mA
		電流型	+24VDC 20mA
輸出信號	頻率脈沖信號2～3000Hz 低電平≤1V 高電平≥6V
	二線制4-20mA信號（隔離輸出）負載≤500Ω

產品選型

測量介質：渦輪流量計是一種速度式流量計，它的原理，決定了它的測量介質類型，可以是液體，也可以是氣體或蒸汽。目前，絕大多數工業場合，比如氮?dú)猓瑝嚎s空氣，蒸汽，導熱油等，多是采用的法蘭連接式渦街流量計來測量；

管道口徑：法蘭連接式渦街流量計按照安裝方式的不同，可以分管道式和插入式安裝。對于管道式來說，管道口徑和大多數其他流量計一樣，小的是DN15，大的話，則是可以到達DN300。如果需要更大的口徑的話，可以選擇插入式安裝，常規口徑范圍大可以到達DN2000，DN2000以上口徑則按照協議供貨；

測量精度：法蘭連接式渦街流量計的精度也有好幾個等級，而且是按照測量介質來分的。管道式的渦街流量計，如果是測液體的話，測量精度可以達到1.0級，測氣體的話，精度可以達到1.5級。如果是插入式的渦街流量計，精度可以達到1.5級和2.5級；

介質溫度：通常來說，分為三個范圍，分為常溫，中溫和高溫。溫度范圍分別是-40～100℃(常溫)、100～250℃(中溫)、100～320℃(高溫)。如果現場介質溫度更高的話，比如說一些過熱蒸汽，可以用孔板流量計來測量；

公稱壓力：主要是按照安裝方式來分，市場上主要需求如下幾類，例如法蘭卡裝型(2.5MPa)、法蘭連接型(1.0/1.6/2.5MPa)，插入式安裝型(1.6MPa/2.5MPa/4.0MPa)；

供電電源：按照目前市場上需求，主要有+12VDC(三線制脈沖輸出)、+24VDC(三線制脈沖輸出型及二線制電流輸出型)3.6V鋰電池、雙供電；

輸出信號：按照目前市場上需求，主要有電壓頻率脈沖輸出、兩線制4-20mA輸出和HART輸出。另外，有些場合可能需要數字量輸出，我們也能提供modbus的RS485通訊。
