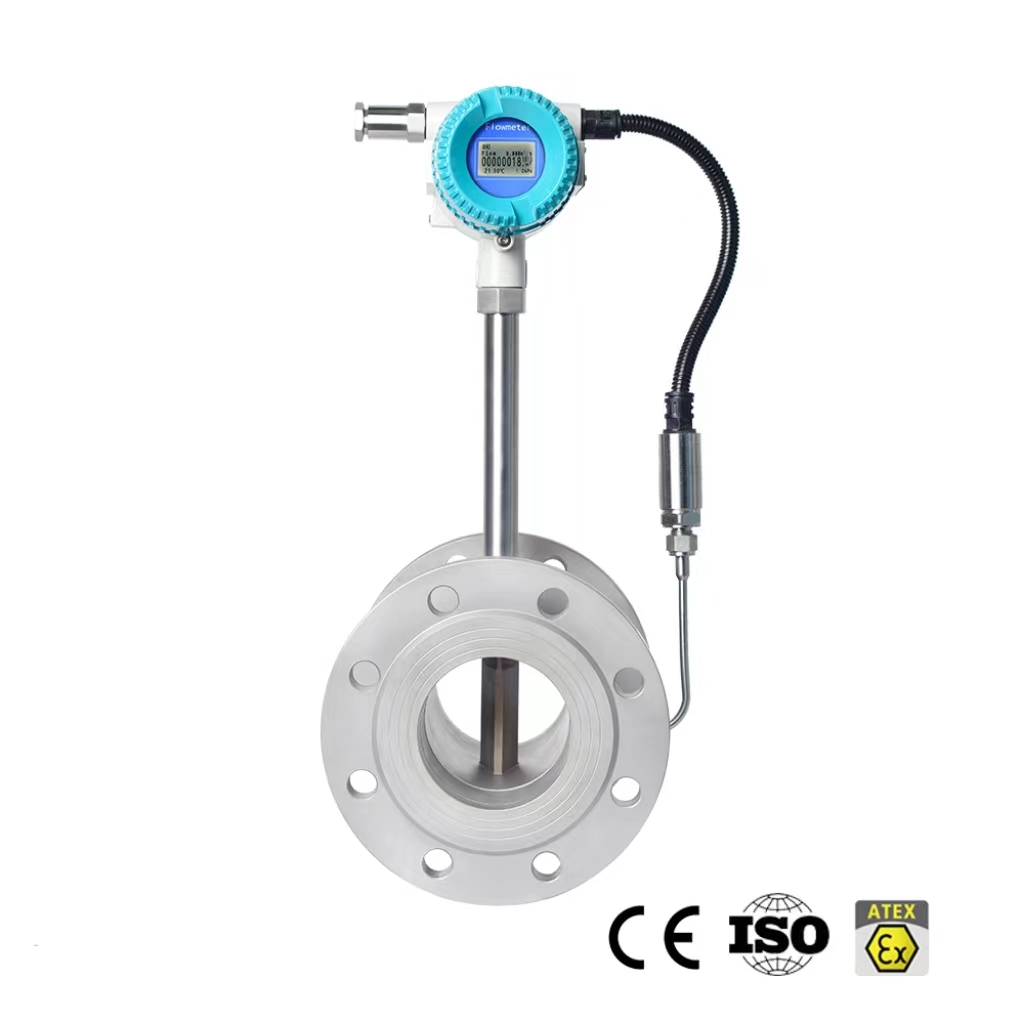

渦街流量計怎樣安裝和維護？
2022-07-15
渦街流量計的安裝和維護需要注意以下幾點:
渦街流量計原理是根據卡門(karman)渦街原理測量氣體、蒸汽或液體的標況的體積流量或質量流量的體積流量計。因此渦街流量計在安裝使用上必須注意幾個事項。
一、.安裝:
1、在安裝渦街流量計時，需要確保插入深度符合要求，以保證測頭中心軸線和管道中心軸線重合。同時，流體流向必須與方向標上的指示能頭保持一致。
2、對于活塞機泵或柱塞泵式泵，上下游安裝一個儲能器，以降低液體震動。
3、在閘閥部位，應用T型管時，在蒸汽流量計的上下游安裝閘閥可防止脈動飲料壓的危害。
4、必須測壓時，將測壓孔設定在旋渦流量計的中下游的3D~7D中間的地區:必須溫度測量時，將溫度測量孔設定在離測壓點中下游的1D~3D中間的地區
5、密封墊圈不能突出到管道中，否則會使讀數產生偏差。即便是夾緊型的YEW FLO，也要使用帶地腳擺栓孔的密封墊。當使用螺旋的密封墊圈(沒有地腳栓孔)時，需要定制因?yàn)橐恍┮?guī)格的法蘭盤的規范尺寸可能不適用。
6、清洗管道:對新安裝的管路或檢修過的管路，在運作前應開展清理，沖走管路內的銹跡，污垢，沉渣和淤泥。
7、測量液體時，上限流速受壓損和氣蝕現象限制，一般是(0.5～8)m/s。8、測量氣體時，上限流速受介質可壓縮性變化的限制，下限流速受雷諾數和傳感器靈敏度的限制，蒸汽是(8～25)m/s。
9、應力式渦街流量計對振動較為敏感，故在振動較大的管道安裝流量計時，管道要有一定的減震措施。
10、應力式渦街流量計采用壓電晶體作為檢測傳感器，故其受溫度的限制。一般為(-40～+300)℃，測量溫度不高于400℃，否則探頭極易因老化而失準。
11、抗電磁干擾和射頻干擾差。
12、當流體介質為兩相流或者脈動流時對測量有影響。
渦街流量計原理是根據卡門(karman)渦街原理測量氣體、蒸汽或液體的標況的體積流量或質量流量的體積流量計。因此渦街流量計在安裝使用上必須注意幾個事項。
一、.安裝:
1、在安裝渦街流量計時，需要確保插入深度符合要求，以保證測頭中心軸線和管道中心軸線重合。同時，流體流向必須與方向標上的指示能頭保持一致。
2、對于活塞機泵或柱塞泵式泵，上下游安裝一個儲能器，以降低液體震動。
3、在閘閥部位，應用T型管時，在蒸汽流量計的上下游安裝閘閥可防止脈動飲料壓的危害。
4、必須測壓時，將測壓孔設定在旋渦流量計的中下游的3D~7D中間的地區:必須溫度測量時，將溫度測量孔設定在離測壓點中下游的1D~3D中間的地區
5、密封墊圈不能突出到管道中，否則會使讀數產生偏差。即便是夾緊型的YEW FLO，也要使用帶地腳擺栓孔的密封墊。當使用螺旋的密封墊圈(沒有地腳栓孔)時，需要定制因?yàn)橐恍┮?guī)格的法蘭盤的規范尺寸可能不適用。
6、清洗管道:對新安裝的管路或檢修過的管路，在運作前應開展清理，沖走管路內的銹跡，污垢，沉渣和淤泥。
7、測量液體時，上限流速受壓損和氣蝕現象限制，一般是(0.5～8)m/s。8、測量氣體時，上限流速受介質可壓縮性變化的限制，下限流速受雷諾數和傳感器靈敏度的限制，蒸汽是(8～25)m/s。
9、應力式渦街流量計對振動較為敏感，故在振動較大的管道安裝流量計時，管道要有一定的減震措施。
10、應力式渦街流量計采用壓電晶體作為檢測傳感器，故其受溫度的限制。一般為(-40～+300)℃，測量溫度不高于400℃，否則探頭極易因老化而失準。
11、抗電磁干擾和射頻干擾差。
12、當流體介質為兩相流或者脈動流時對測量有影響。
二、渦街流量計的維護
1、由于K系數的確定在渦街的整個環節中非常重耍，K系數的準確與否直接影響著回路的準確度，儀表更換零部件以及工藝管道的磨損等情況，均可能影響K系數．而東方化工廠又缺少標定的手段與能力，只能送出標定，受工藝運行的影響，要從管道上拆下渦街送出要5、6天的標定時間，工藝方面很難滿足，從而無法確定K系數。今年，通過流量?jī)x表間的改造，雖已經具備了較小口徑的渦街標定條件，但對于較大口徑的渦街仍然無能為力，以后應注意使用渦街的現場標定方法，使用標準頻率以及便攜式超聲波流量計，測出管道中的瞬時流量以及傳感器的脈沖輸出頻率，現場計算K系數。
2、應定期清洗渦街流量計的探頭，檢查中曾發現，個別探頭檢測孔已被污物堵塞，甚至被塑料布裹住，影響了正常測量。
3、定期檢查接地和屏蔽情況，消除外界干擾。有時候指示問題是由于受到干擾所至。
4、安裝環境潮濕的探頭．應定期烘干一次，或作防潮處理。由于探頭本身并末作防潮處理，受潮之后影響運行。
5、儀表的數據資料的管理應引起足夠的重視，以利于日后的工作。
總之，渦街流量計的正確安裝和維護對于其正常運轉和提高測量精度具有重要意義。因此建議由專業人員按照產品說明書進行安裝和維護。
1、由于K系數的確定在渦街的整個環節中非常重耍，K系數的準確與否直接影響著回路的準確度，儀表更換零部件以及工藝管道的磨損等情況，均可能影響K系數．而東方化工廠又缺少標定的手段與能力，只能送出標定，受工藝運行的影響，要從管道上拆下渦街送出要5、6天的標定時間，工藝方面很難滿足，從而無法確定K系數。今年，通過流量?jī)x表間的改造，雖已經具備了較小口徑的渦街標定條件，但對于較大口徑的渦街仍然無能為力，以后應注意使用渦街的現場標定方法，使用標準頻率以及便攜式超聲波流量計，測出管道中的瞬時流量以及傳感器的脈沖輸出頻率，現場計算K系數。
2、應定期清洗渦街流量計的探頭，檢查中曾發現，個別探頭檢測孔已被污物堵塞，甚至被塑料布裹住，影響了正常測量。
3、定期檢查接地和屏蔽情況，消除外界干擾。有時候指示問題是由于受到干擾所至。
4、安裝環境潮濕的探頭．應定期烘干一次，或作防潮處理。由于探頭本身并末作防潮處理，受潮之后影響運行。
5、儀表的數據資料的管理應引起足夠的重視，以利于日后的工作。
總之，渦街流量計的正確安裝和維護對于其正常運轉和提高測量精度具有重要意義。因此建議由專業人員按照產品說明書進行安裝和維護。
